高密度氧化聚乙烯蜡作为高性能添加剂的一种，常见的应用场景包括：PVC硬质品行业，涂料行业，纺织行业，造纸行业等等。实际上，高密度氧化聚乙烯蜡应用广泛，应用领域在不断渗透，有很多领域也不断地被开发出来。

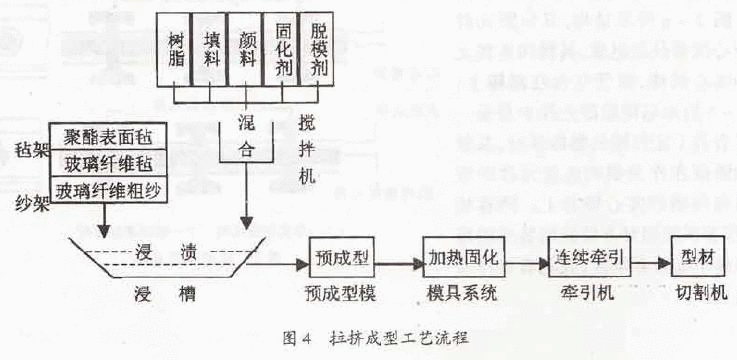

  俗话说“隔行如隔山”，说到碳纤维增强环氧树脂复合材料拉挤成型工艺，行业之外的我们只能靠搜索引擎来了解这个行业。百度上说 ：“该工艺是指将浸渍了环氧树脂的连续碳纤维经加热模拉出形成预定截面型材的过程。程序是: 使碳纤维增强材料浸渍树脂; 碳纤维预成型后进入加热模具内, 进一步浸渍、基体树脂固化、复合材料定型; 将型材按要求长度切断。环氧树脂浸渍碳纤维有两种方式: 其一为胶槽浸渍法。即将增强材料通过树脂槽浸胶,然后进入模具, 通常采用此法; 其二为注入浸渍法。”在碳纤维增强环氧树脂复合材料拉挤成型工艺中，涉及到的原材料包括环氧树脂、碳纤维、酸酐体系纤维、促进剂以及脱模剂等。其中环氧树脂为基体材料，碳纤维为增强材料，高密度氧化聚乙烯蜡OA9则为脱模剂。对，这才是我要说的重点。

  碳纤维增强环氧树脂复合材料拉挤成型工艺中，将树脂体系和脱模剂以质量比100：1混合均匀，注入拉挤设备的胶槽，拉挤模具采用三段梯度温度加热方式，温度120-160℃，拉挤速度0.3-0.6m/min,制备拉挤碳纤维单向复合材料，部分复合材料在200℃以下后，固化1h.在这个过程中，高密度氧化聚乙烯蜡OA9起到改善树脂流动，提高拉挤线速度，提升制品表面质量，不影响制品的后续加工的作用。
