随着国家经济的发展和家用汽车的普及，交通流量和行驶频度急剧增长，货运车的轴重也在不断增加，使用环境发生的这些变化对石油沥青的性能提出了严峻的挑战。这就要求进一步提高路面抗流动性，即高温下抗车辙的能力;提高柔性和弹性，即低温下抗开裂的能力;提高耐磨耗能力和延长使用寿命。对石油沥青改性，使其适应上述苛刻使用要求。经过数十年研究开发，已出现品种繁多的改性道路沥青、防水卷材和涂料，并表现出一定的工程实用效果。
琦鸿氧化聚乙烯蜡LQ-3716作为沥青改性的辅助材料,具有降低粘度、耐高温老化、高熔点、提高表面硬度、耐磨和防止刮等特点。用于沥青改性当中，具有以下特点：
（1）降低软化点，实现了更低的混合和摊铺温度；降低粘度，可调整提高流平性、流动性能好，好施工，提高施工效率。
（2）耐磨、防刮伤、防擦伤：蜡分布在涂膜中借此保护涂膜、防止刮伤、擦伤并提供耐磨损性和高温抗车辙能力。
（3）耐化学品性：由于蜡的安定性能赋予涂膜更佳的耐水，耐盐水喷雾等性能。
（4）提高表面硬度,提升沥青低温柔性，耐高温老化。

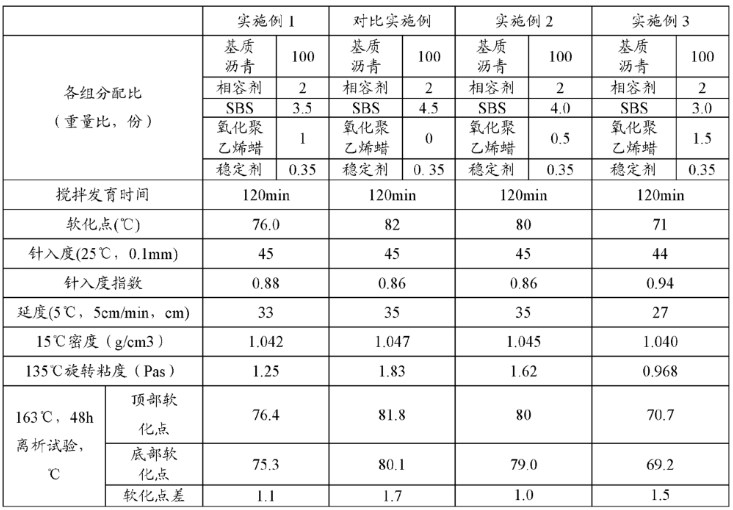

加入不同组分的氧化聚乙烯蜡制得的改性沥青性能对比图
通过上图实验数据可以得出，琦鸿LQ-3716氧化聚乙烯蜡以0.3%-0.5%的少量添加到沥青中，与传统的沥青聚合物相比，可增加沥青的针入度，降低沥青软化点。
室内加工工艺：
沥青加热温度140-150℃，集料加热温度160-170℃，沥青混合料的拌合温度145-155℃，压实温度135～140℃。掺量为矿料质量的0.3％-0.5％。
拌合工艺如下：
1、将加热好的集料倒入拌合锅内
2、将称量好的氧化聚乙烯蜡LQ-3716加入到拌合锅内，干拌30秒
3、将称量好的沥青结合料加入到拌合锅内，湿拌90秒
4、将称量好的矿粉加入到拌合锅内，继续拌合90秒
